VHS Timer com Impressora- Velocidade de Hemossedimentação

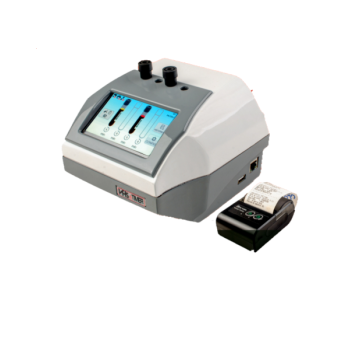

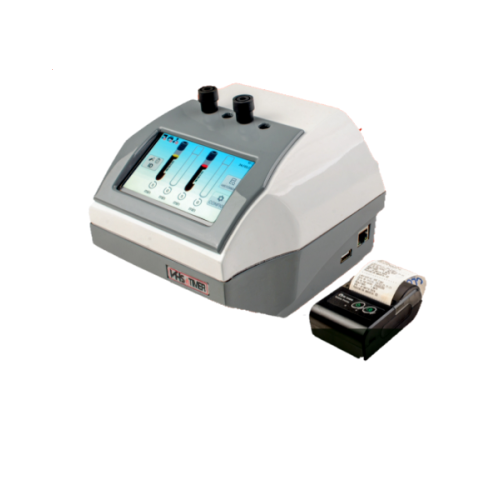

VHS Timer com Impressora

VHS-Velocidade de Hemossedimentação

O VHS Timer é um equipamento automático e de fácil utilização,

desenvolvido especialmente para análise da Velocidade de Hemossedimentação

(VHS). Ele oferece praticidade, rapidez e precisão, sendo ideal para laboratórios

que buscam eficiência nos processos. Com tecnologia microprocessada e interface

simplificada, o VHS Timer realiza a leitura de 4 amostras simultaneamente, de forma contínua ou aleatória, sem a necessidade de comandos complexos.

O resultado é exibido diretamente no display em apenas 30 minutos.

Além disso, o VHS Timer monitora a sedimentação de cada amostra de

forma independente, memorizando os níveis ao longo de 30 minutos de análise.

Isso permite que o equipamento funcione de maneira contínua, aumentando a

produtividade – com capacidade de 8 testes por hora. Para realizar a análise, basta

inserir o tubo de amostra em qualquer posição. Todo o processo é automatizado,

proporcionando agilidade e resultados precisão.

Características

VHS Timer - Monitor de Velocidade de Hemossedimentação

O VHS Timer é um equipamento automático e de fácil utilização,

desenvolvido especialmente para análise da Velocidade de Hemossedimentação

(VHS). Ele oferece praticidade, rapidez e precisão, sendo ideal para laboratórios

que buscam eficiência nos processos. Com tecnologia microprocessada e interface

simplificada, o VHS Timer realiza a leitura de 4 amostras simultaneamente, de

forma contínua ou aleatória, sem a necessidade de comandos complexos.

O resultado é exibido diretamente no display em apenas 30 minutos.

Além disso, o VHS Timer monitora a sedimentação de cada amostra de

forma independente, memorizando os níveis ao longo de 30 minutos de análise.

Isso permite que o equipamento funcione de maneira contínua, aumentando a

produtividade – com capacidade de 8 testes por hora. Para realizar a análise, basta

inserir o tubo de amostra em qualquer posição. Todo o processo é automatizado,

proporcionando agilidade e resultados precisos.

Identificação

VHS Timer - Monitor de Velocidade de Hemossedimentação

O VHS Timer é um equipamento automático e de fácil utilização,

desenvolvido especialmente para análise da Velocidade de Hemossedimentação

(VHS). Ele oferece praticidade, rapidez e precisão, sendo ideal para laboratórios

que buscam eficiência nos processos. Com tecnologia microprocessada e interface

simplificada, o VHS Timer realiza a leitura de 4 amostras simultaneamente, de

forma contínua ou aleatória, sem a necessidade de comandos complexos.

O resultado é exibido diretamente no display em apenas 30 minutos.

Além disso, o VHS Timer monitora a sedimentação de cada amostra de

forma independente, memorizando os níveis ao longo de 30 minutos de análise.

Isso permite que o equipamento funcione de maneira contínua, aumentando a

produtividade – com capacidade de 8 testes por hora. Para realizar a análise, basta

inserir o tubo de amostra em qualquer posição. Todo o processo é automatizado,

proporcionando agilidade e resultados precisos.

Monitor

Uma tela digital com tecnologia touch screen permite o monitoramento

em tempo real das análises e a visualização clara dos resultados.

 Scanner de Leitura Ótica

Um mecanismo equipado com 4 pares de sensores/emissores infravermelho.

 Fonte de Alimentação

O analisador possui fonte bivolt, dispensando o uso de fonte externa.

Seu sistema foi projetado de acordo com os padrões internacionais de

segurança elétrica, garantindo funcionamento seguro e confiável.

Impressora Térmica

Fonte externa, com acionamento ao término de cada teste.

1.5 Amostra em Tubos de Coleta a Vácuo

Tubos tampa preta 8x120mm.

Citrato Trissódico 0,32ml, 3,8%

Volume final 1,6ml (anticoagulante + amostra).

Acompanha 16 tubos com marcas de nível ideal.

MANUAL

Critérios de Performance

Detecção: sensor óptico com escaneamento vertical, assegurando alta

precisão livre de interferências de luz externa.

Precisão de detecção mecânica/óptica +/- 0,2mm.

Resolução de Resultados: 1mm

C.V. < 5% (para amostras com VHS > 40mm/h)

Memória Interna: 500/1000 últimos resultados

Display Touch Screen: 4,3 pol

Entrada USB: para leitor óptico/impressora

Saídas: Conexões USB para exportar dados e resultados, além de porta

Ethernet para integração em rede

Capacidade de Reprodução de Análise: 8 testes/hora

Limitações e Condições de Operação

Limite de Precisão: Amostras acima de 140mm/h, devem ser revisadas

por prova manual e amostras fortemente lipêmicas ou hemolíticas podem alterar

a capacidade de leitura.

Temperatura Ambiente: 15°C a 36°C

Instalação

Posicionamento do Analisador

O VHS Timer NÃO deve ser instalado próximo a centrífugas, agitadores

oscilantes ou outros equipamentos que gerem vibrações. Por ser sensível essas

interferências podem comprometer a precisão dos resultados.

Ligando o Analisador

Botão liga/desliga

Fusível

Cabo de força

Possui:

Lado Esquerdo:

1 - Saída tipo Jack para impressora

1 - Entrada/Saída USB A

Lado Direito:

1 - Saída Ethernet (Rede)

1 - Entrada/Saída USB A

Entradas/Saídas USB A podem ser utilizadas tanto para conexão de

leitores de código de barras quanto para impressoras.

Acessórios Opcionais:

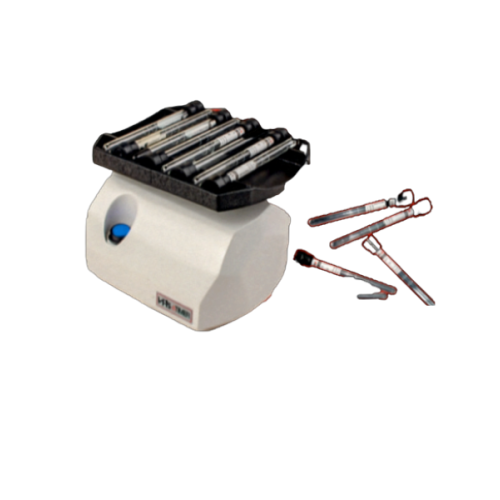

Leitor de código de barra, Homogeneizador VHS Mixer específi co.

Precauções

Antes de operar o instrumento, o usuário deve conhecer e seguir as

normas de segurança para o manuseio de materiais potencialmente infectantes e

sistemas eletromecânicos.

Amostras da Análise

Todos os fluídos biológicos devem ser tratados como potencialmente infecciosos.

Mesmo que não haja contato direto com a amostra, como em nosso

caso sem remoção da tampa do tubo, o operador deve seguir os protocolos de

biossegurança nacionais e internacionais.

As mesmas precauções se aplicam ao técnico responsável pela

manutenção do equipamento.

Execução dos Testes

 Roteiro de testes

. Ligue o VHS-Timer

. Aguarde a inicialização

. No display, deve aparecer o desenho (contorno) dos 4 tubos

. O equipamento está pronto para receber as amostras.

As amostras podem ser coletadas por técnica a vácuo, utilizando

tubos com volume total de 1,6 ml sendo 1,28 ml de sangue e 0,32ml de

citrato de sódio como anticoagulante.

Durante a coleta, aguarde até que o vácuo complete o

preenchimento do tubo para garantir o volume correto.

Caso utilize tubos de preenchimento manual, atente-se para que o

nível do sangue fique entre os marcadores indicados no tubo.

Após a coleta, a amostra deve ser homogeneizada imediatamente,

seja por inversão suave várias vezes ou com o auxílio do homogeneizador

VHS MIXER, garantindo a adequada mistura do anticoagulante com a amostra.

Amostra fresca (até 1 hora após a coleta): homogeneizar o tubo

manualmente por inversão durante 30 segundos.

Amostra após 1 hora da coleta: homogeneizar no VHS Mixer por no mínimo: 5 minutos.

O VHS Timer, permite a realização dos testes com três métodos de

identificação.

1a OPÇÃO - TESTE SEM IDENTIFICAÇÃO NUMÉRICA

. Após a homogeneização do tubo, insira-o em qualquer posição

disponível.

. Pressione “CONFIRMAR”

. Em 30 segundos, o scanner interno iniciará o teste.

. Em 30 minutos, o resultado da 1a hora (mm/h) será impresso

automaticamente e indicado no display sob o tubo na cor verde

. O resultado é armazenado no arquivo HISTÓRICO, com ID

incrementado pela ordem de finalização do teste e zerando no dia seguinte.

2a OPÇÃO - LEITURA COM ID NUMÉRICO

. Após homogeneizar o tubo:

. Pressione “ID”

. Pressione “DIGITAR” e insira o número da amostra

. Insira o tubo em qualquer posição e CONFIRME

. O scanner interno iniciará o teste em 30 segundos

. Em 30 minutos, o resultado será impresso e armazenado no arquivo

“HISTÓRICO” e indicado no display sob o tubo na cor verde.

3a OPÇÃO - LEITURA COM CÓDIGO DE BARRAS

. Após homogeneizar o tubo:

. Pressione “ID”

. Pressione “ESCANEAR” e escaneie o código de barras da amostra

. Insira o tubo em qualquer posição e CONFIRME

. O scanner interno iniciará o teste em 30 segundos

. Em 30 minutos, o resultado será impresso e armazenado no arquivo

“HISTÓRICO” e indicado no display sob o tubo na cor verde.

Monitoramento das Condições de Amostra

A análise deve ser realizada em até 4 horas após a coleta, respeitando

as condições ideais de armazenamento e evitando interferências que

possam comprometer a velocidade de hemossedimentação na fase pré-

analítica ou até 24 horas se conservadas em 8o C a 2o C.

Fatores que podem interferir na Análise:

 Proporção incorreta de diluição

 Presença de bolhas de AR

 Hemólise

 Agitação brusca da amostra

 Temperatura inadequada

 Tempo excessivo entre coleta e análise

 Exposição à luz solar direta

 Formação de espuma

Inserção Opcional das Amostras

Após a homogeneização, as amostras devem ser encaminhadas ao

analisador, nos canais de leitura disponíveis.

Novas amostras podem ser inseridas assim que houver canal livre,

mesmo que outras ainda esteja em análise.

5.4. Retirada das Amostras Processadas

Durante a análise, o VHS Timer exibe o tempo restante e o status

das amostras em processamento ou concluídas. A conclusão de uma

análise é sinalizada por dois bip curtos. Os resultados são automaticamente

enviados via porta serial ou impressos, conforme configuração do sistema.

Os dados permanecem no visor até que o operador remova o tubo.

6. Manutenção

6.1. Serviço de Atendimento Técnico

Em caso de falha operacional, o equipamento deve ser manuseado

apenas por profissionais com certificado de treinamento ou autorização

expressa da BIOS Diagnóstica habilitados a realizar reparos.

Caso não haja técnico disponível localmente, o instrumento deve

ser enviado à BIOS Diagnóstica, após contato prévio com o suporte técnico.

6.2. Instruções de Limpeza

O instrumento foi projetado para ter longa durabilidade,

necessitando apenas de manutenção mínima.

A parte mais sensível do instrumento são os sensores infravermelhos

localizados nos compartimentos de leitura. Por isso, a limpeza dessas áreas

deve ser feita com cautela.

Não utilize líquidos diretamente nos compartimentos de leitura.

7. Garantia

O fornecedor garante este produto contra defeitos de fabricação

desde que obedecidas as condições estabelecidas a seguir:

I. Serão substituídas ou reparadas, sem nenhum ônus para o

cliente, quaisquer parte e peças deste equipamento que demonstrem mau

funcionamento decorrente de defeitos de material ou de fabricação.

II. Não serão cobertos pela garantia falhas causadas pelo manuseio

ou operação do produto em desacordo com as instruções do fabricante.

III. As despesas decorrentes do transporte, bem como as de frete,

decorrente de remessa e devolução do mesmo ao serviço autorizado, não

estão cobertas por esta garantia.

IV. A garantia ficará isenta de qualquer responsabilidade caso o

equipamento sofra reparo ou modificação por pessoal não autorizado.

V. O período de validade desta garantia é de 12 meses, contados a

partir da data de venda do equipamento e não da instalação do mesmo.
